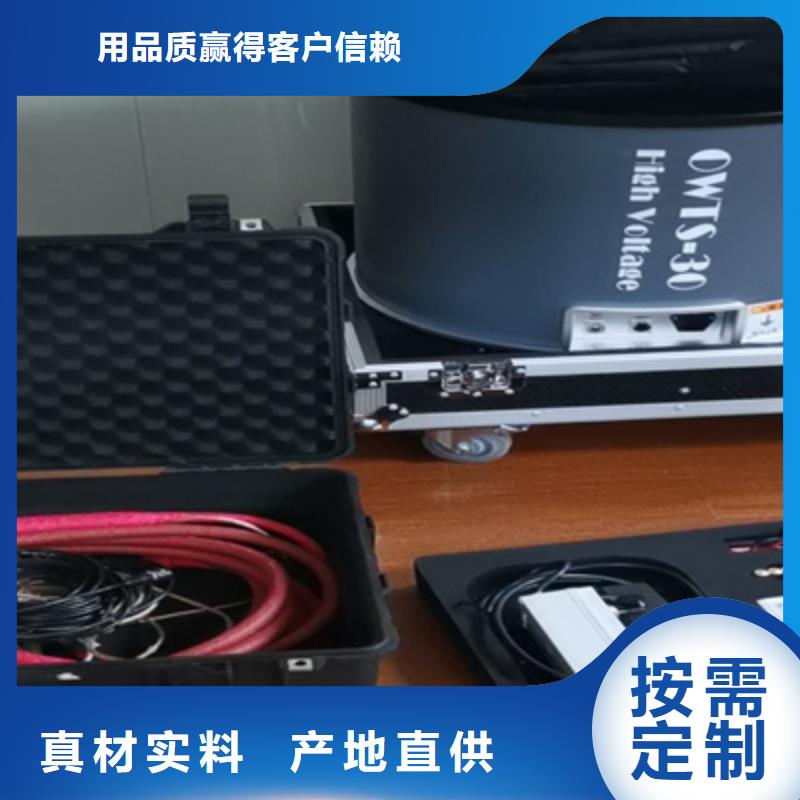

常州振荡波局放耐压试验系统电缆振荡波局放测试系统 系统简介：TH系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到1000Hz的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60KV，并结合先进的系统硬件与系统软件来进行诊断。主要包括： 的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； - 数字式信号处理器和过滤器，数据采集装置A/D转换器不低于16Bit- 一体化软件，可兼容其它同类厂家数据，自动导出报告 高压单元，能产生振荡波高压信号，高压产生器可以产生0-60KV的任意值高压；对局放信号距离定位无盲区的局放测试装置，无盲区，能对250m以下电缆进行局放定位；控制用笔记本电脑1台；操作软件（中/德/英文版）；外部控制单元；分析软件（中/德/英文版）；无局放高压连接线7.5米一条，并具备防脱落设计；电源线、接地线、校验线、急停线；系统电压下局放量小于1pC 。局放分析软件无限制安装，可以任意电脑安装分析，兼容各同类厂家数据分析同时具备内置TDR校正测试功能，含超低频VLF功能，双端测量分析功能，可任意选择分析相位区间测试报告一键自动生成 ，测试结束后及自动生成测试报告

常州振荡波局放耐压试验系统目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。因此我们开发出交流衰减阻尼振荡波局放测试装置 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

常州振荡波局放耐压试验系统本操作手册可作为操作指导或参考资料，能尽快地解答相关疑问并解决所遇到的问题。 如有问题，请首先仔细阅读本用户手册，阅读时，请根据目录仔细阅读相关章节。此外，请 确保设备连线及接头是否完好。 如仍有问题，请与 OHV 中国办事处联系。 本操作手册为OHV公司版权所有。事先未取得 OHV公司书面同意，不得用影印或其他方式复制本操作手册。OHV公司保留更改操作手册内容的权利。OHV公司对操作手册的任何印刷错误或不妥之处不负有任何责任。此外，对于操作等所造成的直接或间接的损失也不负有任何责任。 质量保证 OHV公司将按下述条款对所销售产品提供质量保证: 交货时， OHV公司保证其产品在工艺上或材料上不存在足以导致降低产品价值或使用 性能的严重缺陷，但对所提供的软件无此类保证。在质量保证期内，OHV公司可自行决定 修理损坏部件或用新部件（具有和原部件相同的使用性能和寿命）来更换。OHV公司拒绝超出保修范围的维修要求，并不对由此造成的间接损害承担任何责任，被更换的所有部件和产品均归OHV公司所有。 OHV公司提供的质量保证有效期为 12个月（从交货日期算起）。若 OHV公司在质 量保证期内提供配件，质保期内，产品维修须由 OHV公司或其授权的服务站进行。交货期后 60天内，若产品外表有明显瑕疵，如用户提出的此类问题我公司会给予处理。 产品置放于不合规格的条件下；储存、运输或使用不当；以及由未经 OHV公司授权的 单位维修或安装而造成的任何故障或损失均不在质量保证范围内。由于自然磨损、破裂、强力事件、以及使用非 OHV公司的原装配件而引起的损坏均不在质保范围内。

常州振荡波局放耐压试验系统 技术参数3.1工作条件3.1.1电源：1) 电压：110-240V2) 频率：48-63Hz3) 容量：500VA3.1.2环境条件：1) 环境温度：-35℃～＋55℃2) 相对湿度：不大于95％，无凝露3.2主要技术指标及功能要求3.2.1 电缆振荡波局部放电测试系统：1)阻尼振荡波电源输出电压：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流频率范围：20Hz~1000Hz；3)电感线圈： ≥2.5H；4)电容范围： 0.02uF~8uF；5)局部放电等级测试范围：1pC~100nC；6)局部放电测量标准：IEC60270；7)局部放电定位带宽：150kHz~50MHz，根据电缆长度能自动选择带宽；8)介损测量范围：0.1％~10.0％；9)具备自动局放校准功能10)符合国际标准的耐压试验功能11)可描绘耐压试验时局放水平及趋势12)随时修正局放结果13)自动校准电缆长度、接头位置和波速14)同时定位多个局放缺陷的位置15)自动测量电缆电容16)自动测量电缆介损tanδ17)自动和手动两种方式调节频带宽度，方便过滤环境噪声18)根据电缆长度自动调整频带宽度以得到反射波形19)充电时间不超过2秒，测试时间100ms以内，为无损测试20)具备混合电缆波速误差修正功能21)自动和手动分析功能22)紧急停机功能和控制回路23)峰值电压、相电压倍数、有效值电压三种加压模式24)相位、局放谱图显示功能25)自动放电功能26)实时局放水平、位置显示功能27)局放水平、局放次数切换显示28)局放校准仪：1pC – 100nC29）便携式移动，自带锁轮3.2.2无局放补偿电容SCM 101)电容：0.2μF2)无局放，测试短电缆时使用

常州振荡波局放耐压试验系统设备操作说明 测试时请将OHV 高压单元放置于平稳，高度合适的区域。 利用系统电源线接通电源（185V~260V）。 请先将电源线一端接入OHV 单元连接面板的对应接口，然后再接通电源。 5.1 设备操作人员 设备对操作者的操作要求不高，只需熟悉电脑操作即可。 操作时需要连接高压控制开关和笔记本电脑，外部控制开关和笔记本电脑的放置位置要和OHV 系统高压单元或其它带电设施保持适当的距离。 5.2 系统启动 启动笔记本电脑，等待无线连接完成后，双击桌面上的ohv suite 图标开始测试。 警告： 该测试系统仅用于对中压电缆进行局放测试和分析。请勿在笔记本电脑上安装其它软件，否则可能影响到系统的使用。如果用户自行安装了其它软件，由此带来系统性能和精度偏差等问题将不在质保范围。 6.测试系统OHV suite 版本软件 6.1 总述 OHV 测试系统软件的主要功能是局放测试、数据分析和报告生成。下列章节对操作方法加以详细讲解： 双击桌面测量软件图标，进入测量起始界面：图6.1：程序模式的测试软件起始界面 软件的操作步骤为从上到下，从左至右的模式
