【三相电能表校验装置】 手持直流电阻测试仪客户好评

三相电能表校验装置,【天正华意电气设备(台湾分公司)tianzh3611-31】产品销售至全国多地,我们的三相电能表校验装置不仅具备性能和的功能,更有着长达三年的质保承诺,欢迎来电咨询选购,联系人:杨经理,地址:平度市平安路2号。

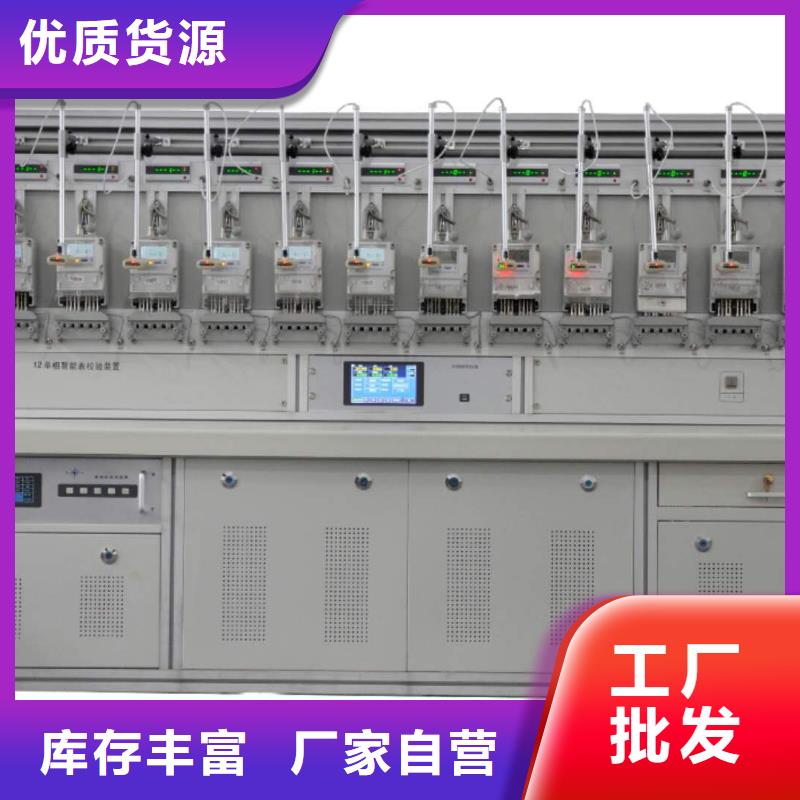

三相电能表校验装置三相电能表便携式装置内置多功能信号发生器,采用DDS技术,大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200,电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

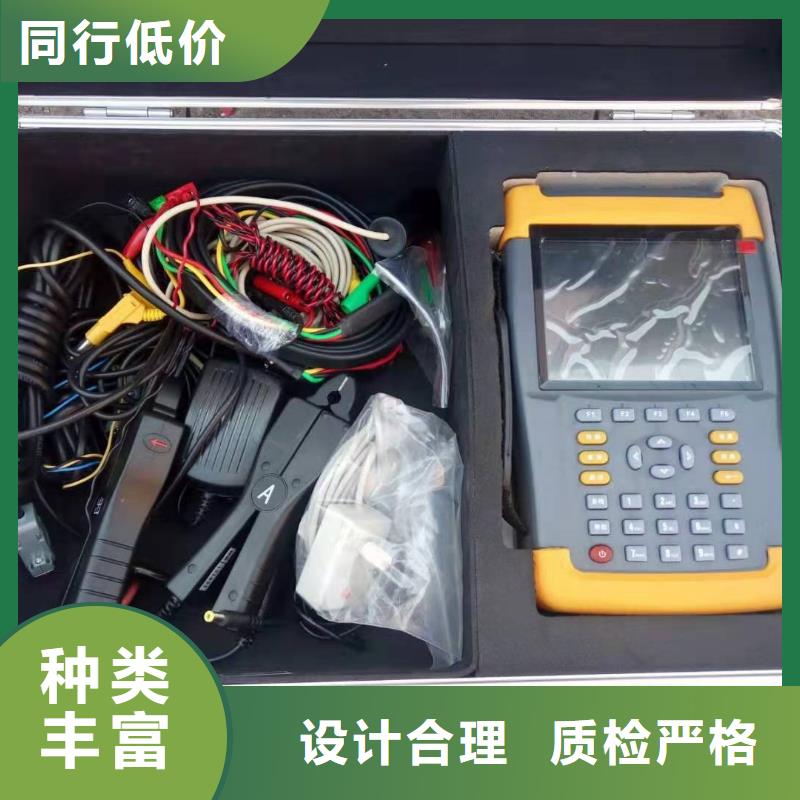

三相电能表校验装置感谢您使用三相电能表现场校验仪产品。本产品集电能表校验和低压计量装置综合测试功能于一体。既能测量高压电能表，也能测量低压计量装置综合误差，测量TA变比，PT、CT二次负荷。一台仪器相当于多台仪器。在次使用本产品之前，请您务必仔细阅读随机配送的所有资料，这会有助于您更好地使用本产品。如果您未按本手册的说明及要求操作本产品，或因错误理解等原因误操作本产品，本公司将不对由此而产生的任何损失承担责任。本公司已经对本手册进行了严格仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。本公司致力于不断改进产品功能、提高服务质量，因此保留对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通知的权利。本手册的用途在于帮助您正确地使用本产品，并不代表对本产品的软硬件配置的任何说明。有关产品配置情况，请查阅与本产品相关合约或咨询本公司。本手册中的图片仅供参考,如果有个别图片与产品实物不符，请以产品实物为准。

三相电能表校验装置 主要特点2.1、功能★32位高速数字信号处理器国内个采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。★同时测量有功、无功或两个电能表的误差比传统的校验方式提高一倍以上的工作效率。★接线仿真功能仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。★5A钳误差自检仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。★自动录入电能表号码（选配功能）支持条形码扫描枪，自动录入电能表编码。★红外读取头，自动读取多功能电能表数据（选配功能）利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。★超宽电流测量范围500倍电流范围保证计量指标；10000倍电流显示范围。小 1mA 启动电流。高供高计时，空载也可识别接线。★电能累积功能可以校验没有电能脉冲输出的电能表，或做为测试节能指标。三相电能表校验装置
